Elektrozylinder DSZY5-LT
(mit Endschalter)

DSZY5-LT (Endschalter), DSZY5-LT-POT, DSZY5-POT - alle Versionen mit Endschalter (groß)

Der Elektrozylinder DSZY5-LT (mit Endschalter) ist ein robuster und leistungsstarker AC-Linearaktuator. Er wird mit einen Wechselstrommotor 230 Vac / 50 Hz angetrieben, welcher über einen Temperatur-Überlastschutz verfügt.
Durch den Einsatz einer Trapezgewindespindel (ACME screw) wird eine hohe Selbsthemmung erreicht. Standardmäßig sind in diesem Linearaktuator integrierte, einstellbare Endlagenschalter verbaut.
Eine Überlastung kann durch Begrenzung des Aktuatorstromes verhindert werden.

Datenblatt (pdf)

Data sheet (pdf)

Drawing CAD (stp)

Einstellen LT (pdf)

Setting limit switches (pdf)

Technische Daten und Spezifikationen

Linearaktuator – Daten und Eigenschaften

  • 230 Vac / 50 Hz
  • Schub- und Zugkräfte bis zu 3.500 N
  • Statische Kraft 4.500 N
  • Grundgehäuse aus pulverbeschichtetem Stahl
  • Schubstange aus Stahllegierung
  • integrierten, einstellbare Endschalter LT
  • Schutzart IP65 (im Ruhezustand)
  • Betriebstemperatur -26 °C bis +65 °C
  • Einschaltdauer 25 %
  • Geräuschpegel ≤ 74 dB
  • Kolbenstange nicht verdrehgesichert

Diagramme für die Leistungsparameter
Kraft – Strom – Geschwindigkeit

Kraft – Geschwindigkeit – Diagramm

Kraft – Strom – Diagramm

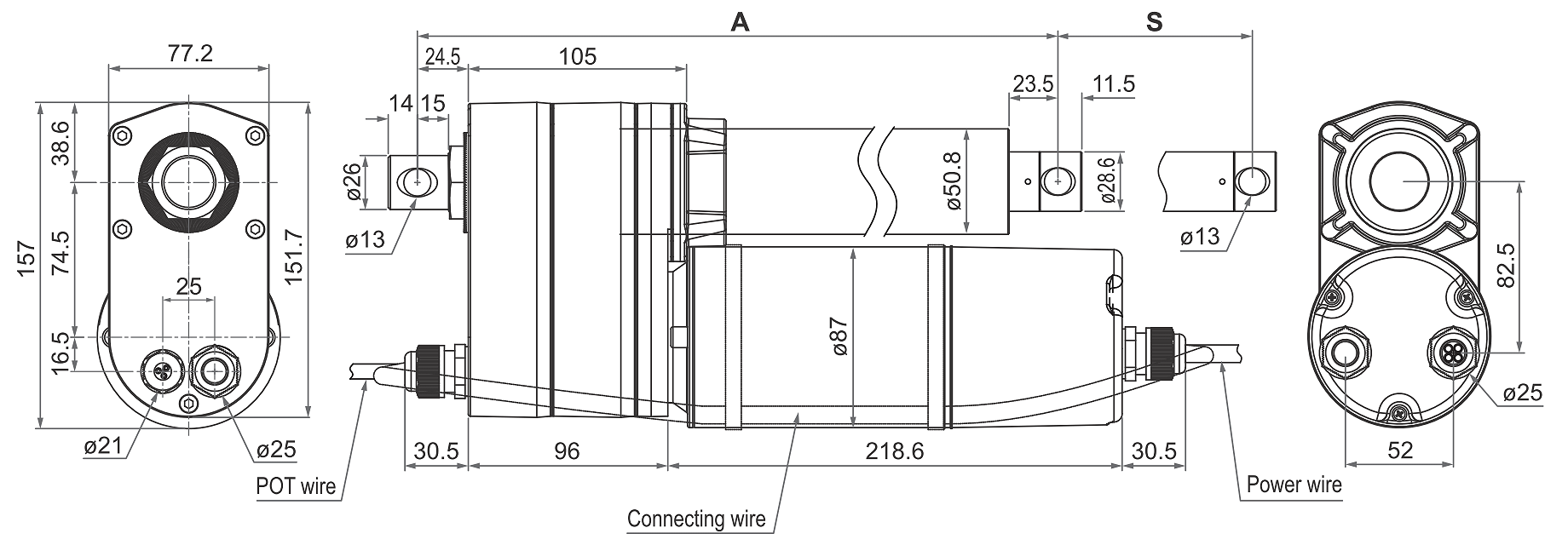

technisches Maßbild

Linearaktuator – mögliche Hublängen

HUB (mm) 102 153 203 254 305 457 610
A (Eingezogen) 359 410 460 511 613 765 918
B (Ausgefahren) 461 563 663 765 918 1.222 1.528
