Edelstahl-Elektrozylinder – DSZY35

Edelstahl-Elektrozylinder DSZY35 Produktbild groß

Der Edelstahl-Elektrozylinder DSZY35 ist ein kleiner und leichter DC-Linearaktuator mit Trapezgewindespindel (ACME screw). Für eine schnelle und problemlose Richtungsänderung verfügt er über eine integrierte Diodenbeschaltung, Durch Umpolung der Motorspannung wird somit die Richtungsumschaltung ermöglicht.
Standardmäßig verfügt der Elektrozylinder über einen integrierten Encoder (Hallsensoren) als Positionsrückführung. Da dieser Elektrozylinder nicht über integrierte Endschalter verfügt, wird eine Verwendung von externen Endschaltern empfohlen.
Die Geschwindigkeit kann durch Verringerung der Motorspannung reduziert werden. Eine Überlastung kann durch Begrenzung des Aktuatorstromes verhindert werden.

Technische Daten und Spezifikationen

Linearaktuator – Daten und Eigenschaften

  • 12 oder 24 VDC
  • Schub- und Zugkräfte bis zu 1.500 N
  • Statische Kraft 1.800 N (bei i=43)
  • Gehäuse aus Edelstahl SUS304
  • Schubstange aus Edelstahl SUS304
  • Integrierter Encoder (Hallsensor)
  • Schutzart IP69K
  • Betriebstemperatur -20°C bis +70°C
  • Einschaltdauer 10%

DSZY35Diagramme für die LeistungsparameterKraft – Strom – Geschwindigkeit

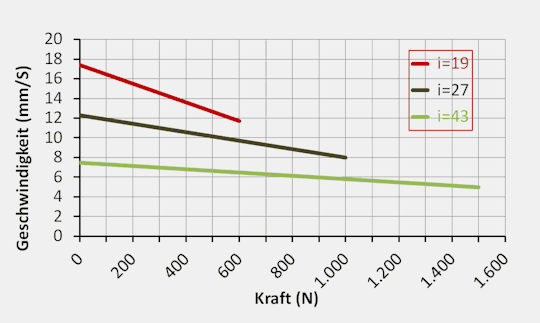

DSZY35 Kraft-Geschwindikeit Leistungsdiagramm

Kraft – Geschwindigkeit – Diagramm

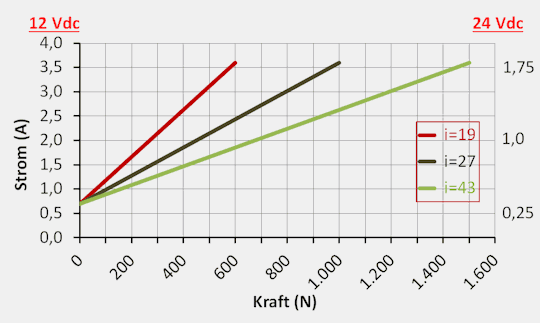

DSZY35 Kraft-Strom Leistungsdiagramm

Kraft – Strom – Diagramm

DSZY35 - Maßbild

DSZY35 Maßbild

Linearaktuator – mögliche Hublängen

HUB (mm) 50 100 150 200 250 300 350 400
A (Eingezogen) 237 287 337 387 437 487 537 587
B (Ausgefahren) 287 387 487 587 687 787 887 987
