Elektrozylinder DSZY4-POT
(mit Potentiometer)

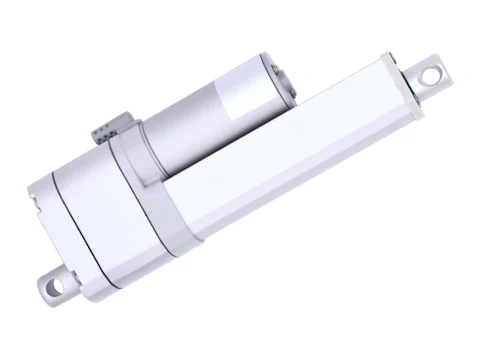

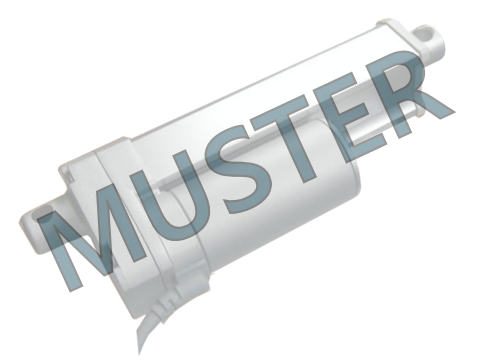

DSZY4-POT (Potentiometer) Produktbild-Muster (groß)

Der Elektrozylinder DSZY4-POT (Potentiometer) ist ein kleiner und leichter DC-Linearaktuator mit Trapezgewindespindel (ACME screw). Im Unterschied zu der Variante DSZY4-Standard, verfügt dieser Elektrozylinder über ein Potentiometer zur Posititionsrückführung. Der Unterschied zu der Variante DSZY4-HS2 (mit 2-Kanal-Hallsensor) besteht darin, dass über das Potentiometer eine absolute Positionserkennung erfolgen kann. Das bedeutet, dass nach Ein- und Ausschalten der Versorungsspannung über das Potentiometer sofort der Hub ermittelt werden kann.
Für eine schnelle und problemlose Richtungsänderung verfügt er über eine integrierte Diodenbeschaltung. Durch Umpolung der Motorspannung wird somit die Richtungsumschaltung ermöglicht. Standardmäßig verfügt der Linearaktuator über integrierte, nicht einstellbare Endlagenschalter. Als Sonderlösung sind zur Begrenzung der Hublänge kundenspezifische Ausführungen lieferbar.
Die Geschwindigkeit kann durch Verringerung der Motorspannung reduziert werden. Eine Überlastung kann durch Begrenzung des Aktuatorstromes verhindert werden. Diese Variante enthält keine Positionsrückmeldung.

Technische Daten und Spezifikationen

Linearaktuator – Daten und Eigenschaften

  • 12 oder 24 VDC
  • Schub- und Zugkräfte bis zu 2.500 N
  • Statische Kraft 4.500 N
  • Grundgehäuse aus Zinklegierung
  • Führungsrohr-Gehäuse und Schubstange aus Aluminium
  • Integrierte Endschalter feststehend
  • Schutzart IP65
  • Betriebstemperatur -26°C bis +65°C
  • Einschaltdauer 25%
  • Geräuschpegel ≤70 dB

DSZY4-POT (mit Potentiometer)Diagramme für die LeistungsparameterKraft – Strom – Geschwindigkeit

DSZY4 Kraft - Geschwindigkeit Leistungsdiagramm

Kraft – Geschwindigkeit – Diagramm

DSZY4 Kraft - Strom Leistungsdiagramm

Kraft – Strom – Diagramm

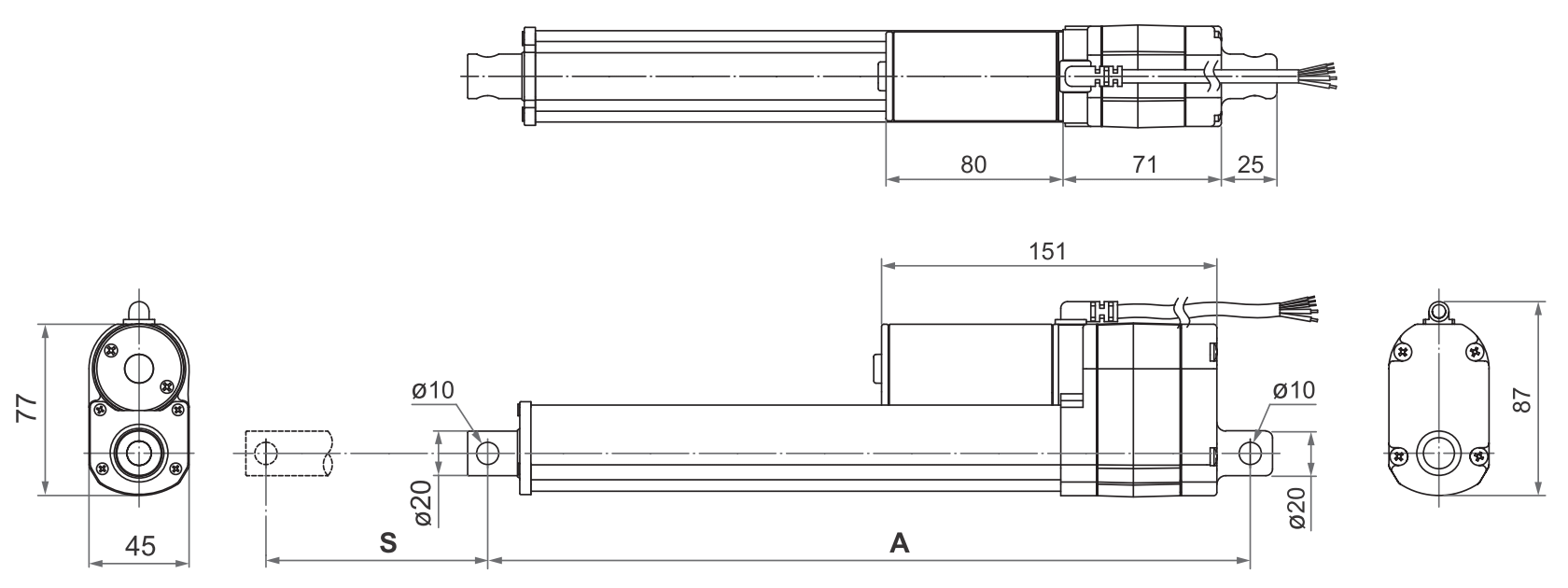

DSZY4-POT (mit Potentiometer) - Maßbild

DSZY4 - Maßbild für die Variante Potentiometer

Linearaktuator – mögliche Hublängen

HUB (mm) 100 150 200 250 300
A (Eingezogen) 242 292 342 392 442
A+S (Ausgefahren) 342 442 542 642 742
