Elektrozylinder DSZY1-NO_NC
(Sonderlösung - Endschalter herausgeführt)

Elektrozylinder DSZY1-POT (Potentiometer) und DSZY1Q-POT (Potentiometer) Produktbild groß

Mit dem Elektrozylinder DSZY1-NO_NC bieten wir eine interessante Sonderlösung an. Hierbei wurde die interne Verkabelung der Endschalter mit den Motor aufgetrennt und die Kontakte der Endschalter zur freien Verfügung herausgeführt. Damit erhalten Sie die Möglichkeit, die Enschalter auch für andere Aufgaben, wie etwas zur Signalisierung der Endlagen, zu verwenden.
ACHTUNG: Der Motor muss bei Erreichen der Endschalter sofort spannungsfrei geschaltet werden.
Der Elektrozylinder DSZY1-NO_NC ist ein kleiner und leichter, mit einer Trapezgewindespindel (ACME screw) ausgestatteter DC-Linearaktuator. Eine integrierte Diodenbeschaltung sorgt für eine schnelle und problemlose Richtungsänderung, welche durch Umpolung der Motorspannung ermöglicht wird.
Die Geschwindigkeit kann durch Verringerung der Motorspannung reduziert werden. Eine Überlastung kann durch Begrenzung des Aktuatorstromes verhindert werden.

Technische Daten und Spezifikationen

Linearaktuator – Daten und Eigenschaften

  • 12 Vdc oder 24 Vdc
  • Schub- und Zugkräfte bis zu 1.000 N
  • Statische Kraft 2.500 N
  • Grundgehäuse aus Zinklegierung
  • Führungsrohr-Gehäuse und Schubstange aus Aluminium
  • Integrierte Endschalter feststehend (herausgeführt)
  • Schutzart IP65 (im Ruhezustand)
  • Betriebstemperatur -26 °C bis +65 °C
  • Einschaltdauer 25 %
  • Geräuschpegel ≤ 74 dB

Diagramme für die Leistungsparameter
Kraft – Strom – Geschwindigkeit

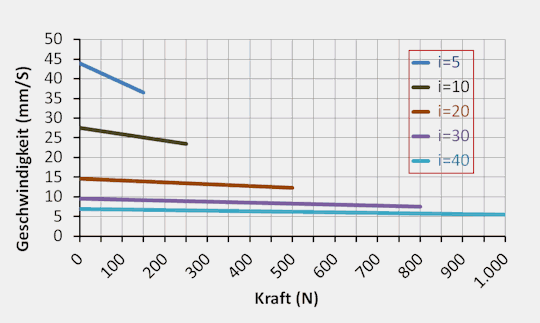

DSZY1 Kraft-Geschwindikeit Leistungsdiagramm

Kraft – Geschwindigkeit – Diagramm

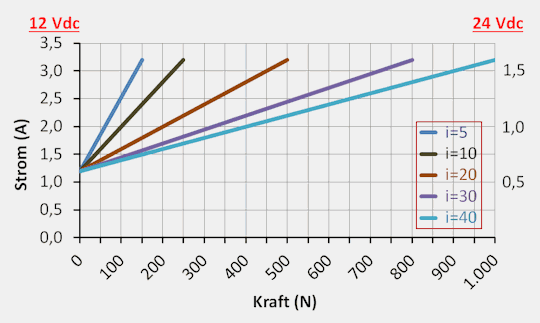

DSZY1 Kraft-Strom Leistungsdiagramm

Kraft – Strom – Diagramm

technisches Maßbild

DSZY1-POT (Potentiometer) und DSZY1Q-POT (Potentiometer) Maßbild

Linearaktuator – mögliche Hublängen

HUB (mm) 25 50 100 150 200 250 300
A (Eingezogen) 168 195 246 297 348 399 450
B (Ausgefahren) 190 245 346 447 548 649 750

Sollte der elektrische Hubzylinder DSZY1-POT nicht für Ihre Anwendung geeignet sein,
finden Sie hier weitere Typen:

Übersicht Elektrozylinder
